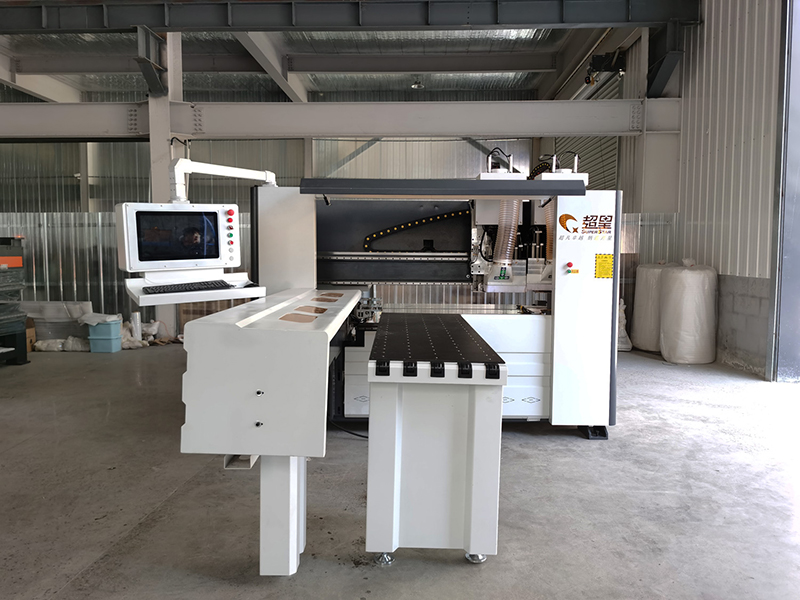

Sechsseitige Bohrmaschine

Die Sechsseitenbohrmaschine verfügt über die Funktionen Bohren, Schlitzen, Rundfräsen und Fräsen. Der Rahmen wird von einem CNC-Portalbearbeitungszentrum präzise bearbeitet. Es wird die original authentische luftgekühlte HQDKW-Spindel verwendet, die die Funktion der Staubsammlung hat. Das Hochleistungsbett verfügt über eine integrierte Schweiß-, Glüh- und Alterungsbehandlung.

Anfrage absenden

Produktbeschreibung

Merkmale der Sechsseitenbohrmaschine:

Das Maschinengestell wird durch das CNC-Portalbearbeitungszentrum präzise bearbeitet.
Rahmenstruktur: schweres Bett, Präzisionsschweißen, Laserschneiden, Rahmenbett, Hochtemperatur-Tempern, Alterungsbehandlung, Erhöhung der Steifigkeit und Gewährleistung der Stabilität des Bettes.
Sechs-Seiten-Bearbeitung: Ohne Rangieren kann eine Maschine die Bearbeitung von sechs Flächen und das Schlitzen der Vorder- und Rückseite realisieren.
Doppelter Bohrbeutel: Der 2+1-Bohrbeutelmodus wird übernommen, um die Effizienz um 30 % zu verbessern.
Bohrarbeitsplatz: Für einen optimierten Betrieb können mehrere Bohrzentrumsarbeitsplätze gebildet werden.

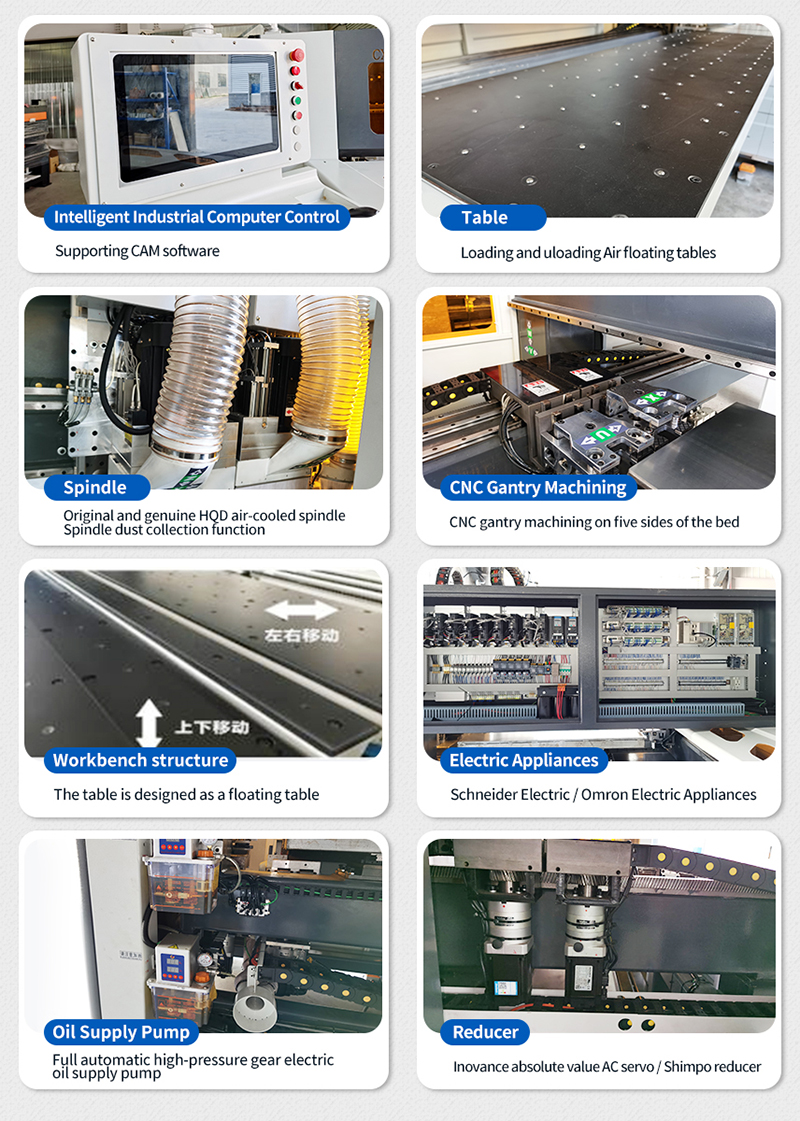

Detailbild:

Spezifikation:

Artikel		CX-612A Einzelbohrtasche		CX-612B Doppelbohrbeutel
Arbeitsbereich	Länge der X-Achsen-Griffführungsschiene	5400 mm
	Y-Achse fahren	1200 mm
	Hub der Z-Achse	150mm
Maximale Geschwindigkeit	X-Achse	54000/min
	Y-Achse	54000/min
	Z-Achse	15000/min
Arbeitsgröße	Mindestgröße (L * B)	200*50mm
	Maximale Größe (L * B)	2800*1200 mm
Anzahl der Werkzeuge	Bohren	9 vertikale Bohrer	9 vertikale Bohrer*2
	Unten Bohren	6 vertikale Bohrer
	Aufwärtsbohren (XY-Richtung)	4 horizontale Bohrer	4 horizontale Bohrer*2
Frequenzumrichter		Inovance 380V4KW 2 Einheiten
Hauptachse		HQD 380V 4KW 2 Einheiten
Werkstückdicke		12-30mm
Gesamtabmessungen der Maschine		540027502200mm
Marke für Bohrtaschen		Taiwan
Kontrollsystem		Taiwan LNC
Servoantriebsmotor		Inovance Servomotor
CAM-Software		Höhermann
Führung	X-Achse	Taiwan ANDE
	Y-Achse	Taiwan ANDE
	Z-Achse	Taiwan ANDE
Gestell		Deutsches Schleiflineal
Kugelumlaufspindel		Taiwan ANDE
Reduzierer		SHIMPO

Anwendbare Branche:

Wird hauptsächlich in der Plattenmöbelindustrie verwendet und hauptsächlich zum sechsseitigen Räumen (Scharnierlöcher, Durchgangslöcher, halbe Durchgangslöcher) und zum horizontalen Räumen verschiedener Holzwerkstoffplatten verwendet.
