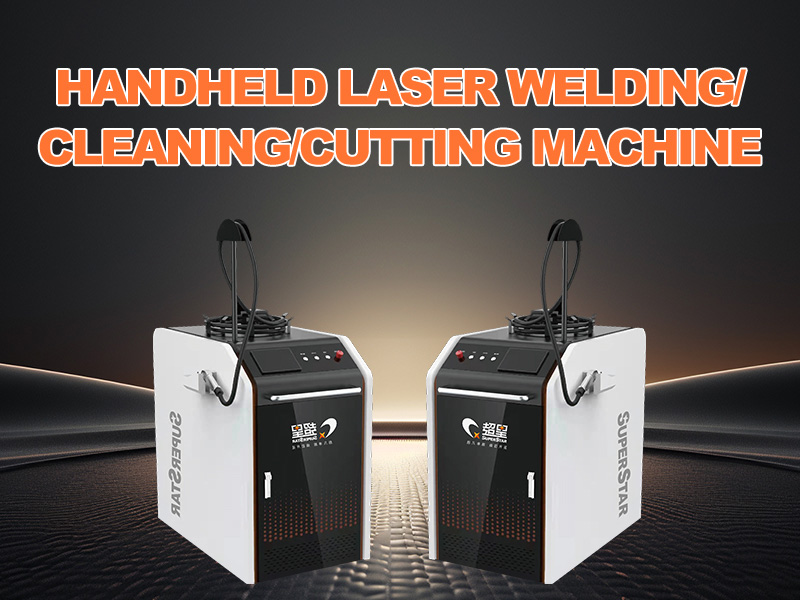

Handgeführte Laserschweiß-/Reinigungs-/Schneidemaschine
Handlaserschweiß-/Reinigungs-/Schneidemaschine. Dies ist eine 1500-W-Faserlaserschweißmaschine. Es wird häufig zum Metallschweißen verwendet. Die Maschine ist von guter Qualität und die Schweißgenauigkeit ist hoch. Die Schweißgeschwindigkeit ist hoch, 2-3 mal schneller als beim herkömmlichen Schweißen. Glatte und schöne Schweißnähte ohne Nachbehandlung, was Zeit und Kosten spart.
Modell:CX-1500
Anfrage absenden
Produktbeschreibung
Handgeführte Laserschweiß-/Reinigungs-/Schneidemaschine
Produkteinführung
Die „Laser-Handschweißmaschine“ besteht aus einem integrierten Schrank, einem Faserlaser, einem Kühlwasserzirkulationssystem, einem Lasersteuerungssystem und einem Handschweißkopf.
Dieses Produkt wird häufig in komplexen und unregelmäßigen Schweißprozessen in Branchen wie Schränken, Küchen, Gebäudeaufzügen, Regalen, Kesseln, Tür- und Fenstergeländer aus Edelstahl, Verteilerkästen, Möbeln aus Edelstahl usw. eingesetzt und ersetzt das herkömmliche Argon-Lichtbogenschweißen perfekt.
Ausstattungsmerkmale
Vier-in-Eins-Schweißen/Rostreinigung/Schneiden/Nahtreinigung
Integrierter Schrank mit einzigartigen Vorteilen wie geringem Platzbedarf, flexibler Mobilität und starker Funktionalität;
Handheld-Einzelschwenk-Schweißverbindung, ausgestattet mit 5 m–10 m Glasfaser-QBH-Kabel;
Flexible Anwendung, geeignet für verschiedene Schweißanforderungen;
Im Handbetrieb, ausgestattet mit einer speziellen Schweißdüse, kann jeder Teil des Werkstücks in jedem Winkel geschweißt werden;
Ausgestattet mit einem Dual-Drive-Drahtvorschubmechanismus kann es Schweißdrähte mit einer Spezifikation von 0,8 bis 1,6 liefern, um das Schweißen mit großen Lücken zu lösen.
Geeignet für verschiedene Prozessanforderungen von Werkstücken, in einer Formation geschweißt, mit geringer Verformung, erfüllt die Anforderungen hochwertiger Produkte;
Schöne Schweißnähte, keine Schweißnarben und kein nachträgliches Polieren;
Die Schweißnaht ist fest und die Festigkeit der Schweißnaht erreicht oder übertrifft sogar die des Holzes selbst;
Geeignet für Stumpfschweißen, Überlappschweißen, Innen- und Außeneckschweißen, Kreislichtbogenschweißen, Schweißen unregelmäßiger Formen usw.;
Exklusive Lasersicherheits-Betriebsschutzfunktion, um die Sicherheit des Bedieners während der Arbeit zu gewährleisten;
Schnelle Schweißgeschwindigkeit, 3–4 Mal schneller als herkömmliches Schweißen, und eine Maschine kann mindestens 2 Schweißer pro Jahr einsparen;
Einfach zu erlernen und schnell in Betrieb zu nehmen, mit geringen technischen Hürden für Bediener und geringeren Arbeitskosten;
Mehrsprachige Betriebssoftware.
|
Eingangsleistung |
220 V ± 10 % Wechselstrom 50/60 Hz |
|
Installationsumgebung |
Flach, keine Vibrationen und Stöße |
|
Temperatur der Arbeitsumgebung |
10~40℃ |
|
Luftfeuchtigkeit in der Arbeitsumgebung |
<70 % |
|
Kühlmethode |
Wasserkühlung |
|
Anwendbare Wellenlänge |
1064 nm (± 10 nm) |
|
Anwendbare Leistung |
≤3000W |
|
Kollimation |
D16*4,5/F60 |
|
Fokussieren |
D20*4,5/F150 |
|
Reflex |
30x14xT2 |
|
Schutzspiegel |
D18*T2 |
|
Maximaler Luftdruck |
15Bar |
|
Vertikaler Einstellbereich des Fokus |
±10mm |
|
Scanbreite zum Schweißen |
Standard0~6mm (Verfügbar 0 ~ 8 mm) |
|
Scanbreite für die Reinigung |
F150-0~30mm |
|
F400-0~70mm |
|
|
F800-0~120mm |
|
|
Kopfgewicht |
0,75 kg |
Konfiguration
|
NEIN. |
Name |
Hersteller |
|
1 |
Laserquelle |
Sagen |
|
2 |
Wassergekühlte Maschine |
Hanli |
|
3 |
Schweißkopf |
Suppe 21T/23T |
|
4 |
Kontrollsystem |
Chaoqiang |
|
5 |
Drahtvorschubgerät |
Chaoqiang |
Parameter
|
Laserquelle |
Laserwellenlänge |
1070 nm |
|
Maximale Laserausgangsleistung |
1500 W/2000 W/3000 W |
|
|
Anzahl der Glasfaserausgänge |
Einzel |
|
|
Lichtausgabemodus |
kontinuierlich |
|
|
Faserlänge |
10m |
|
|
Faserbiegeradius |
200mm |
|
|
Stromverbrauch der gesamten Maschine |
≤5kW |
|
|
Gesamtleistungsstabilität |
±1 % |
|
|
Strombedarf |
220V/50/60Hz |
|
|
Betriebstemperaturbereich |
10–40℃ |
|
|
Temperaturbereich der Laserwasserkühlung |
25-28℃ |
|
|
Kühlmethode |
Wasserkühlung |
|
|
Gewicht des handgeführten Laserschweißkopfes |
≤1kg |
|
|
Zielen und Positionieren |
Rote Lichtanzeige |
|
|
Wasserkühler |
Kältemittel |
R32A |
|
Genauigkeit der Zirkulationswasserfiltration |
50 um |
|
|
Quelle |
220V/60Hz |
|
|
Laufgeräusch |
<70dB |
|
|
Betriebstemperaturbereich |
10-35℃ |
|
|
Automatische Schutz-/Alarmfunktion |
Temperatur, Durchflussrate, Flüssigkeitsstand |
Packliste
|
NEIN. |
Name |
MENGE |
Notiz |
|
1 |
Laserschweißmaschine |
1 Satz |
Leistung (kW): ≤5 |
|
2 |
Ersatz-Schutzgläser |
5 Stück |
18X2 |
|
3 |
Schweißdüse aus Kupfer |
1 Karton |
|
|
4 |
Drahtvorschubdüse |
4 Stück |
0,8,1,0,1,2,1,6 |
|
5 |
Brille |
1 Satz |
|
|
6 |
Drahtvorschubgerät |
1 Satz |
|
|
7 |
Drahtzuführungsschlauch |
1 Stück |
|
|
8 |
Drahtvorschubrad |
4 Stück |
2 an der Maschine, 2 zur Vorbereitung |
|
9 |
Netzwerkkabel |
1 Stück |
|
|
10 |
232 serielles Portkabel |
1 Stück |
|
|
11 |
USB-zu-232-Seriellkabel |
1 Stück |
|
Liste der gefährdeten Teile
|
NEIN. |
Name |
Modell |
Einheit |
Empfohlene Austauschhäufigkeit (Einheit/Woche) |
Hersteller |
|
1 |
Schutzlinse |
18*2 |
Stück |
Basierend auf der Nutzung |
Anpassung |
|
2 |
Schweißdüse aus Kupfer |
Chaoqiang |
Stück |
Basierend auf der Nutzung |
Wuxi Chaoqiang Weiye Technology Co., Ltd |
Probe
Es kann zum Schweißen von Aluminium 1,0 mm bis 4 mm, Edelstahl 1,5 mm bis 6,0 mm verwendet werden.
Kohlenstoffstahl 1,5 mm–6,0 mm, verzinktes Blech 1,2 mm–5,0 mm usw
