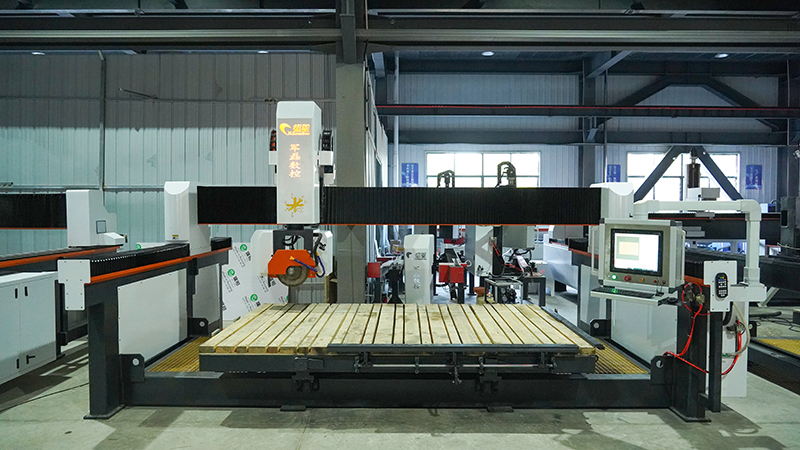

Vierachsige Infrarot-Brückenschneidemaschine mit Spindel
Die vierachsige Infrarot-Brückenschneidemaschine mit Spindel eignet sich hervorragend für die Bearbeitung von Granit, Marmor, Kunststein, Platten und anderen Steinarten. Der Maschinenkopf kann in jedem Winkel geschwenkt und die Platte in jedem Winkel und in jeder Form geschnitten werden. Und die Steinschneidemaschine kann auch die große Platte mit 45°-Anfasung, Öffnung des Beckenlochs, Ofenlochs und Diagonalschnitt schneiden.
Modell:CX-3220
Anfrage absenden
Produktbeschreibung
Vierachsige Infrarot-Brückenschneidemaschine mit Spindel
Produktmerkmal:
1. Der Maschinenkopf ist in jedem Winkel schwenkbar und kann die Platte in jedem Winkel und in jeder Form schneiden: horizontales Schneiden, Längsschneiden, Bogenschneiden, elliptisches Schneiden und Rundschneiden. Die Maschine kann auch zum Bekanten von Unebenheiten eingesetzt werden.
2. Zusätzlich zur Schnittform kann die große Platte auch mit 45°-Anfasung, Öffnung des Beckenlochs, Herdlochs und Diagonalschnitt geschnitten werden
3. Die Plattform kann um 85° gedreht werden, was das Be- und Entladen erleichtert.
4. Keine komplizierten Vorgänge, einfach Daten in das Steuerungssystem eingeben
Ausgestattet mit einer Schleifscheibenvorrichtung, die das Tischloch und die Schnittfläche polieren kann.

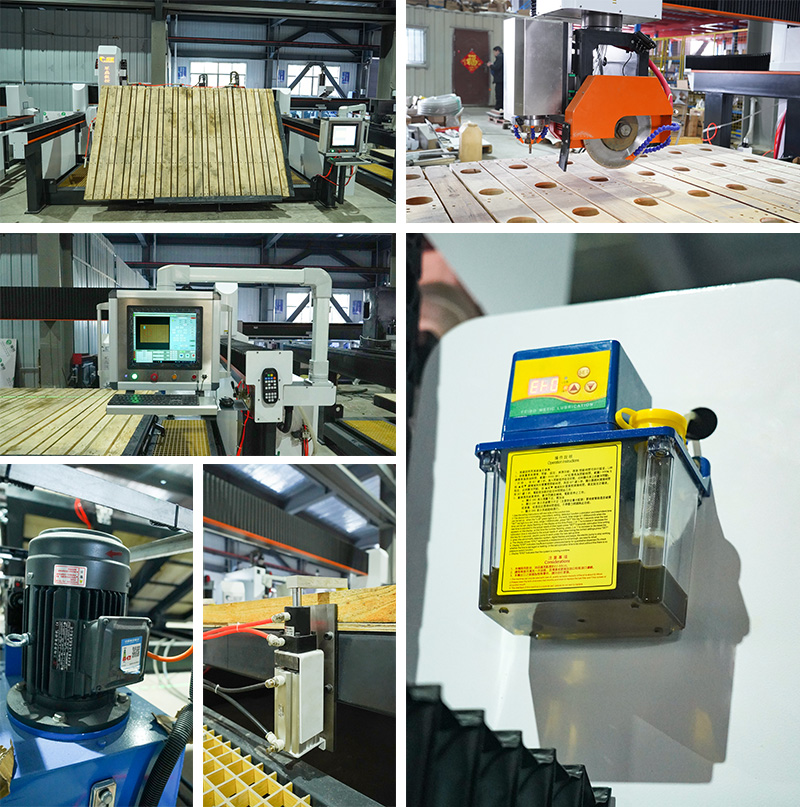

Detailbild:
Spezifikation:
|
Modell |
Vierachsige Infrarot-Brückenschneidemaschine mit Spindel |
|
Bearbeitungsgröße: X-Achse |
Horizontale Abmessung 3200 mm |
|
Verarbeitungsgröße: Y-Achse |
Längsmaß 2000mm |
|
Klingendurchmesser |
350mm |
|
Bettrahmen |
Nahtloses Schweißen, Alterungsbehandlung, fünfseitige Fräsmaschinenbearbeitung |
|
Oberflächenbehandlung |
Hochtemperatur-Kunststoffspritzen, um ein Abfallen der Farbe zu verhindern |
|
Schnittstärke |
Innerhalb von 50 mm |
|
Kontrollsystem |
Chengdu 70 Vier-Achsen-Sondersteuerungssystem |
|
Plattformklappenwinkel |
0-85 Grad |
|
Kopfdrehwinkel |
0-360 Grad |
|
Nasenneigungswinkel |
45 Grad |
|
Angeschlossene Spindelleistung |
7,5-kW-Hochgeschwindigkeitsspindel, bis zu 0 bis 24.000 U/min |
|
Mit Spindelumrichter |
7,5 kW Wechselrichter |
|
Werkbank |
Hydraulisches Heben, verdickter Holztisch, erhöhte pneumatische Druckplatte |
|
Programmatisch |
Ändern Sie Daten direkt im Betriebssystem |
|
Schneidmotor |
Spezieller 11-kW-Schneidmotor, wasserdicht und hochtemperaturbeständig |
|
Schnittgeschwindigkeit |
0-3000 mm/mm je nach Steindicke |
|
Übertragungsmethode |
Zahnstangenantrieb |
|
Fahrmodus |
Taiwan importierte 30 Vierkantschienen + importierte hochpräzise 3210 Kugelumlaufspindel |
|
Kontrollmethode |
5 Sätze hochpräziser Eura-Beschleunigungs- und Verzögerungsmaschinen mit reiner Servosteuerung und 1,3 kW |
|
Anhang |
Eine Hydraulikstation, ein Quarzstein-Sägeblatt |
|
Schmierung |
Elektrische automatische Ölbefüllung |
|
Verpackung |
Kunststoffverpackung (Stretchfolie Perlbaumwolle) |
|
Größe |
Länge 5700 mm Breite 3230 mm Höhe 3000 mm |
|
Gewicht |
etwa 4 Tonnen |

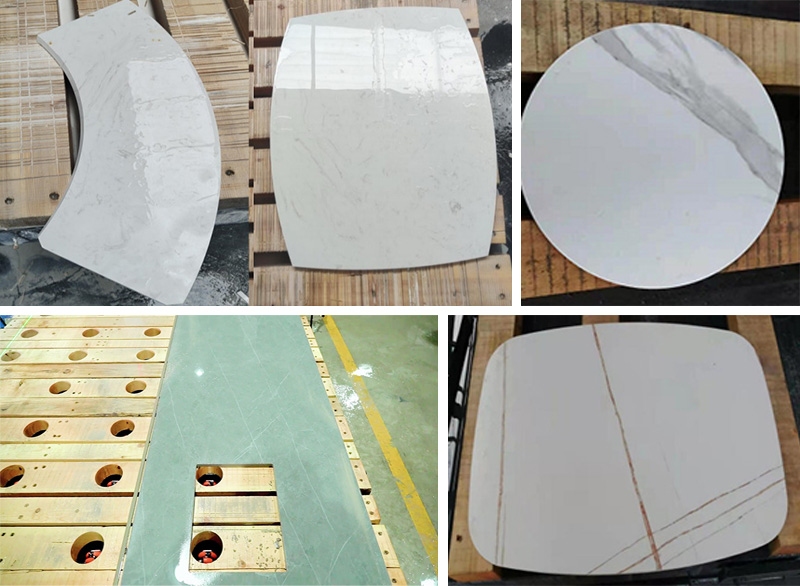

Es eignet sich zum Schneiden, Querschneiden, Längsschneiden, Anfasen, Abrunden und für andere Sonderformbearbeitungen von Granit, Marmorplatten, Kunststein, Felsplatten und anderen Steinarten.
