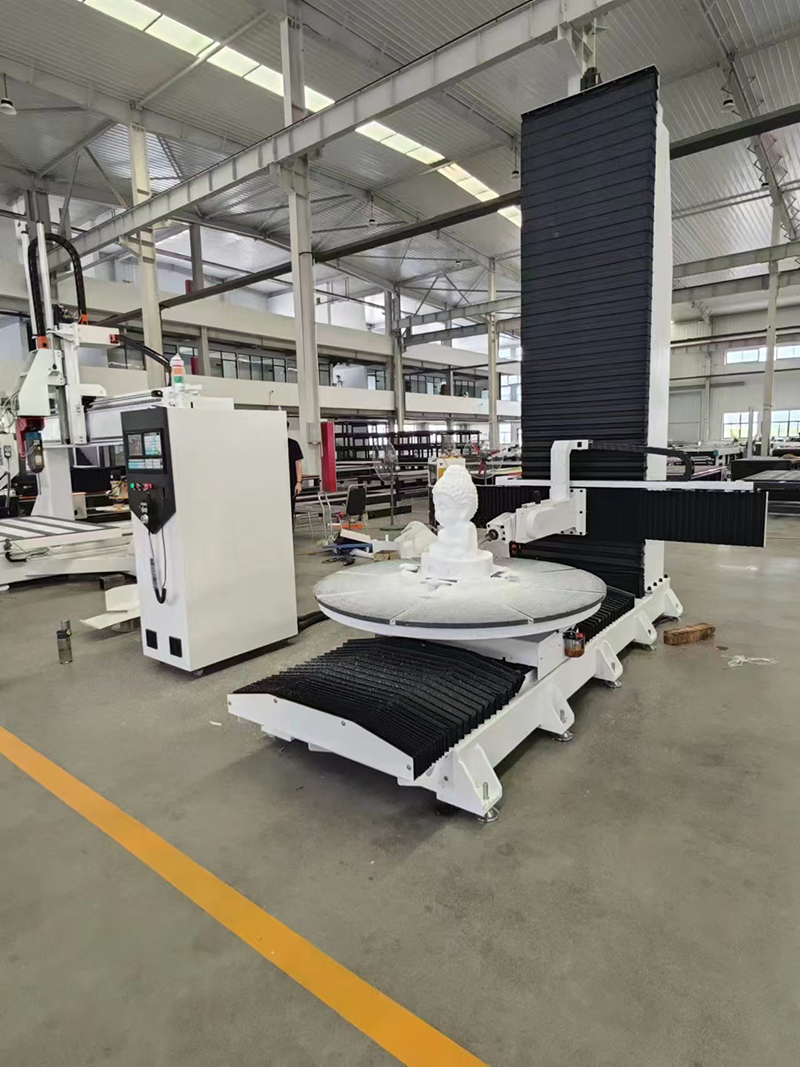

1525 Vertikale 5-Achsen-Schaumgravurmaschine
Diese vertikale 5-Achsen-Schaumgravurmaschine 1525 wird hauptsächlich zum vertikalen Gravieren und Fräsen, seitlichen Bohren und Bearbeiten von Verbundmaterialformen wie Schaumstoff, Holzformen, Kohlefaser usw. verwendet. Mit groß angelegter dreidimensionaler Bearbeitung mit Gravur- und Fräsdurchmessern von 1500 mm bis 2000 mm und einer Höhe von etwa 2500 mm bis 3000 mm. Es übernimmt die vertikale Strukturverarbeitungsmethode von Spindelschwingkopf + rotierender Scheibe.
Modell:CX-1525
Anfrage absenden
Produktbeschreibung
1525 Vertikale 5-Achsen-Schaumgravurmaschine
Produktmerkmal:
1. Großflächige dreidimensionale Bearbeitung mit Gravur- und Fräsdurchmessern von 1500 mm bis 2000 mm und einer Höhe von etwa 2500 mm bis 3000 mm.
2. Es übernimmt die vertikale Strukturverarbeitungsmethode von Spindelschwingkopf + rotierender Scheibe.
3. Es wird hauptsächlich zum vertikalen Gravieren und Fräsen, seitlichen Bohren und Bearbeiten von Formen aus Verbundwerkstoffen wie Schaumstoff, Holzformen, Kohlefaser usw. verwendet.
Spezifikation:
|
Modell |
1525 |
|
Verarbeitungsbereich |
Rotationsdurchmesser 1500 mm-2000 mm |
|
Höhe 2500 mm-3000 mm |
|
|
Betriebssystem |
Fünfachsiges kundenspezifisches System |
|
Tabellenstruktur |
Vierkantrohrbasis + Drehachsenplattform |
|
Spindel |
6 kW luftgekühlte Schwenkkopfspindel |
|
Maximale Werkzeugspannung |
φ20mm |
|
Spindelgeschwindigkeit |
18000 U/min |
|
Stützführungsschiene |
Hochpräzise lineare Vierkantschiene |
|
Antriebsschraube |
Hochpräzise Leitspindel Taiwan TBR |
|
Antriebsmotor |
Fünfachsige reine Servo-Z-Achse mit Bremse |
|
Reduzierer |
Japanisches Shimpo-Reduzierstück |
1. Es wird hauptsächlich zum vertikalen Gravieren und Fräsen, seitlichen Bohren und Bearbeiten von Formen aus Verbundwerkstoffen wie Schaumstoff, Holzformen, Kohlefaser usw. verwendet.
